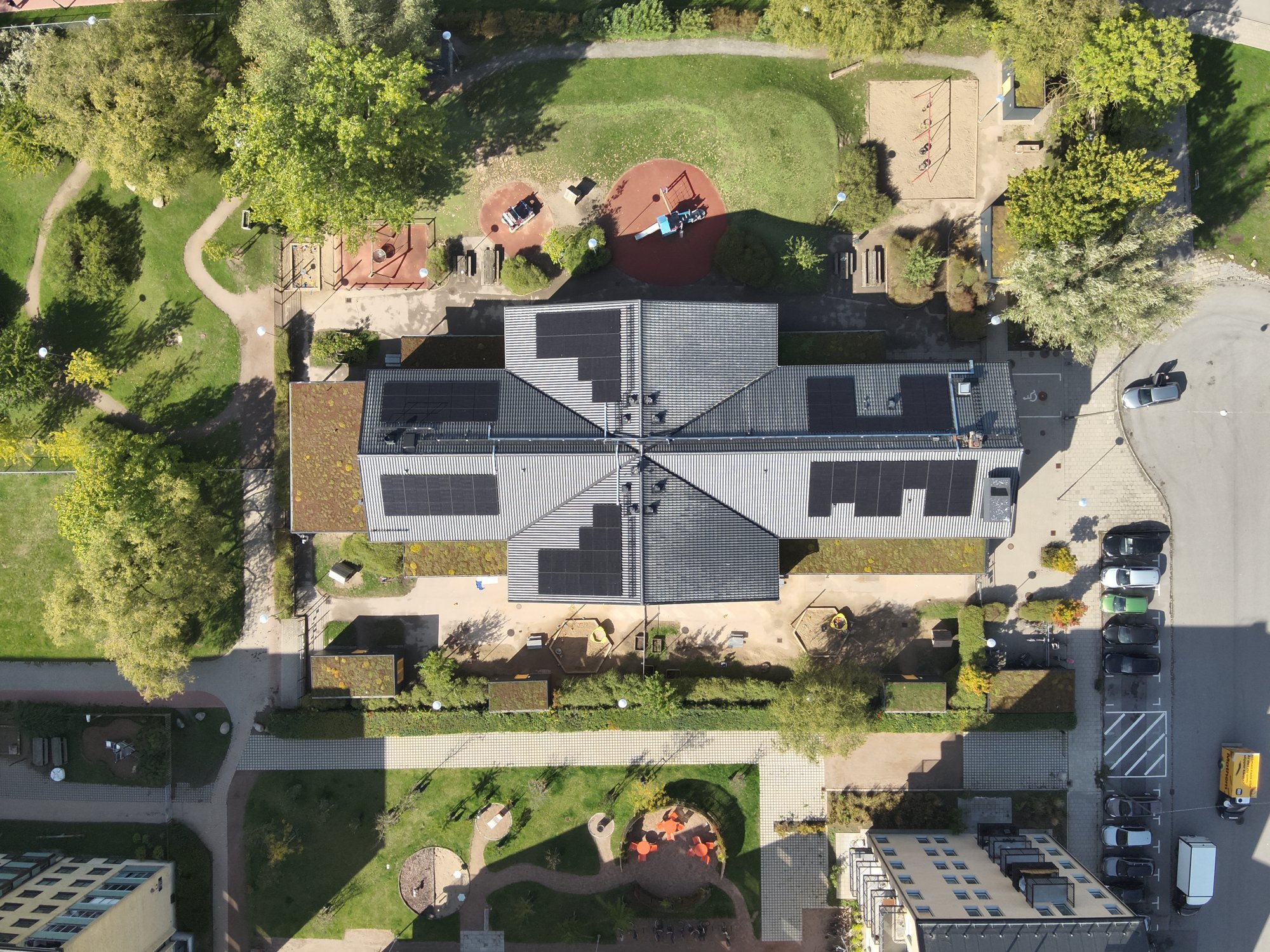

Demoanläggning

Avvikelse från SBF 1031:4 – utrustningskrav vid drönarburen termografering

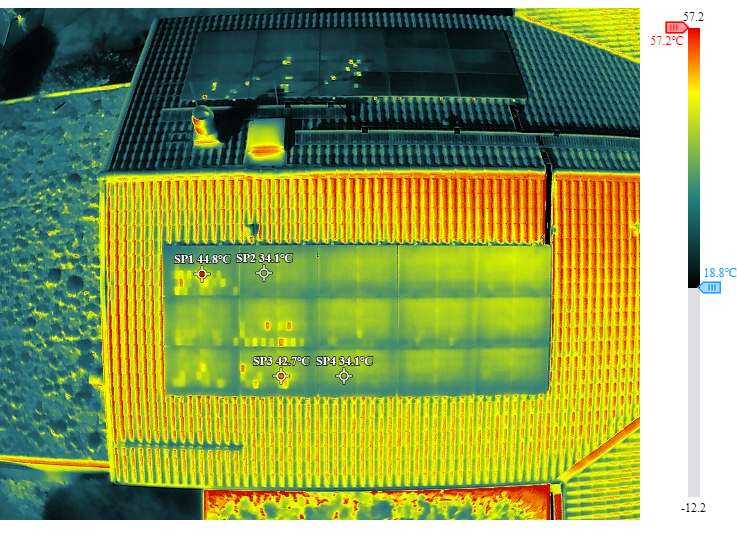

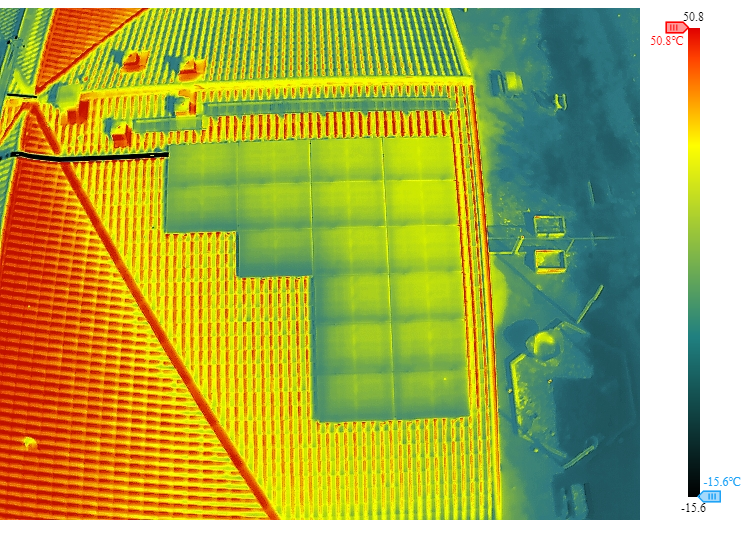

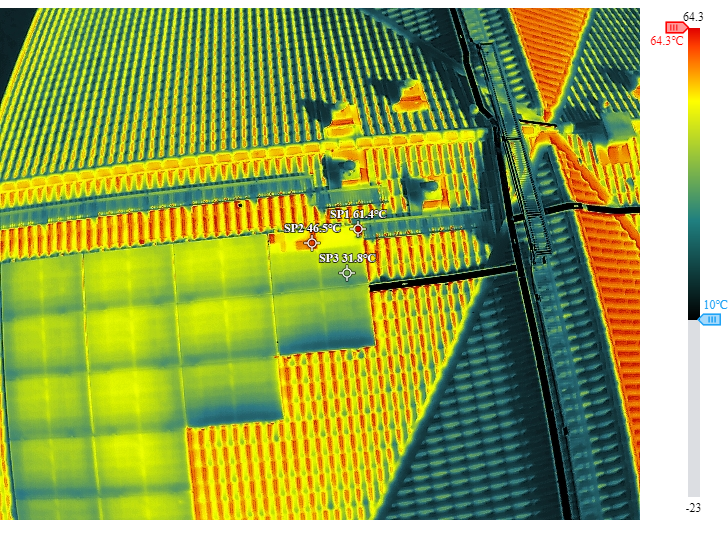

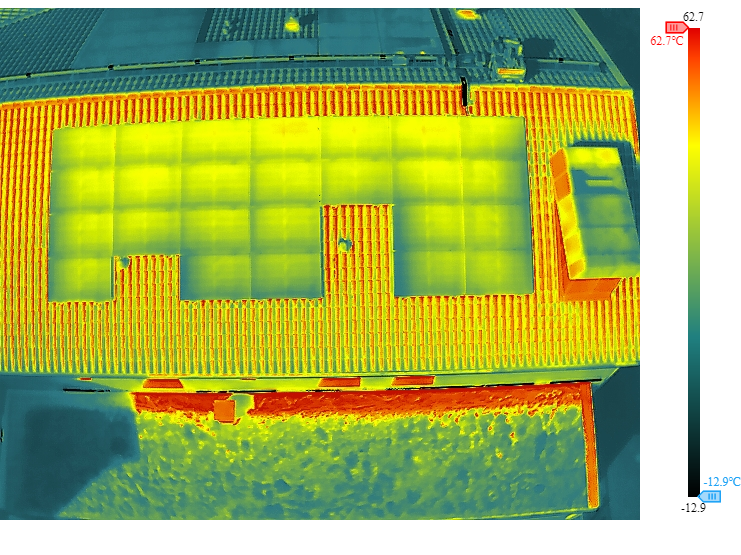

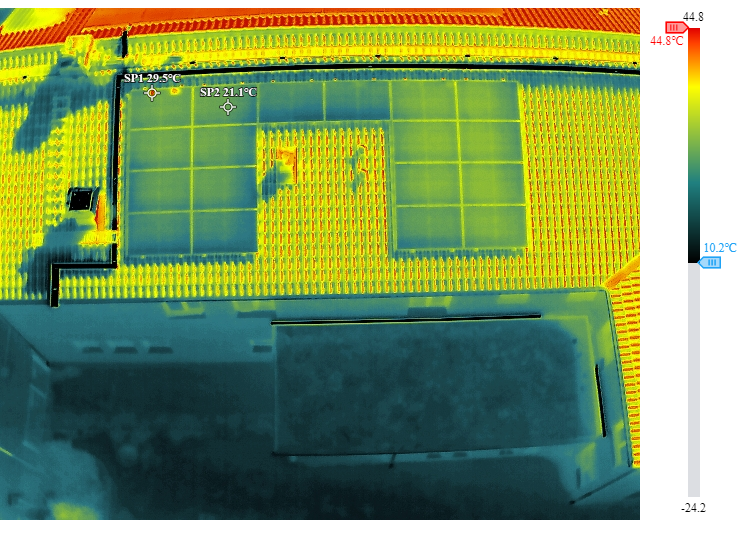

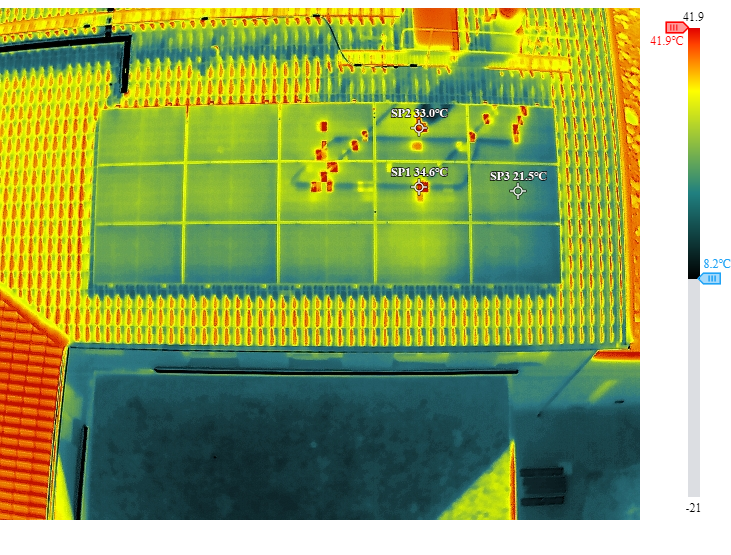

Avvikelse från SBF 1031:4 - utrustningskrav vid drönarburen termografering Termograferingen i denna rapport har utförts med en drönarmonterad IR-kamera. Enligt SBF 1031:4 ska termografiutrustning ha manuellt justerbar fokus på optiken samt vara kalibrerad enligt fastställt intervall (högst 12 månader) av ett kalibreringslaboratorium eller annat laboratorium med erforderlig kompetens. SBF 1031:4 är utformad utifrån förutsättningarna för handhållen termografiutrustning och tar inte höjd för termografering utförd med drönarmonterad kamera. De aktuella kraven på manuell fokusjustering och extern laboratoriekalibrering förutsätter en fysisk konstruktion och hanteringsprocess som inte finns hos dagens drönarintegrerade IR-kameror. Kraven kan därför inte uppfyllas med den aktuella utrustningstypen, oavsett termografens noggrannhet eller ambition: Manuellt justerbart fokus: Drönarmonterade IR-kameror är fabriksmonterade i drönarens gimbal och saknar mekanisk åtkomst till optiken. Det finns ingen fysisk möjlighet att ha manuellt justerbart fokus, till skillnad från handhållna kameror som normen förutsätter. Extern kalibrering: Kameran är fast integrerad i drönarplattformen och kan inte separat skickas till ett kalibreringslaboratorium på det sätt som normen föreskriver. Kalibrering sker istället genom tillverkarens interna processer (radiometrisk kalibrering/NUC). Dessa avsteg är alltså en direkt konsekvens av att SBF 1031:4 inte är anpassad för termografering från drönare, och inte av bristande utrustning, kompetens eller rutiner hos termografören. Termografören har gjort en yrkesmässig bedömning, i enlighet med normens övergripande krav, av att utrustningens prestanda ändå är tillräcklig för att uppnå god bildkvalitet och tillförlitliga mätresultat för det aktuella uppdraget. Bedömningen grundar sig på följande kompenserande åtgärder: Kamerans optik är fabriksinställd på fokus från tillverkaren och kontrollerad mot skarpa referensobjekt på relevant mätavstånd innan flygning. Sensorns radiometriska kalibrering (NUC/interndetektorkalibrering) kontrolleras löpande enligt tillverkarens specifikation. Mätvärden har verifierats mot referenstermometer/kontaktmätning på representativa punkter vid inspektionstillfället för att säkerställa mätnoggrannhet inom normens gränsvärden (±2 °C respektive ±4 °C). Flyghöjd, flygvinkel och avstånd till objekt har anpassats för att bibehålla den geometriska upplösning (IFOV) som krävs för aktuell spänningsklass enligt tabell 5.2.2.1. Mot bakgrund av ovanstående bedöms de utförda mätningarna hålla motsvarande tillförlitlighet som vid användning av handhållen, kalibrerad utrustning med manuellt fokus. Avstegen är nödvändiga snarare än valfria, då normens krav på manuell fokusjustering och extern laboratoriekalibrering inte kan uppfyllas av någon drönarmonterad IR-kamera på marknaden. Avsteget och dess motivering redovisas öppet i denna rapport i enlighet med god sed. Klassning av avvikelser: SBF 1031:4 är inte anpassad efter de avvikelser som är specifika för solcellsanläggningar. Istället för kategorindelningen enligt SBF 1031:4 (Kat 1-4) klassas därför samtliga avvikelser i denna rapport enligt den mer relevanta IEC TS 62446-3 (CoA 1-3), den internationella standarden för termografering av solcellsmoduler och solcellsanläggningar i drift.
